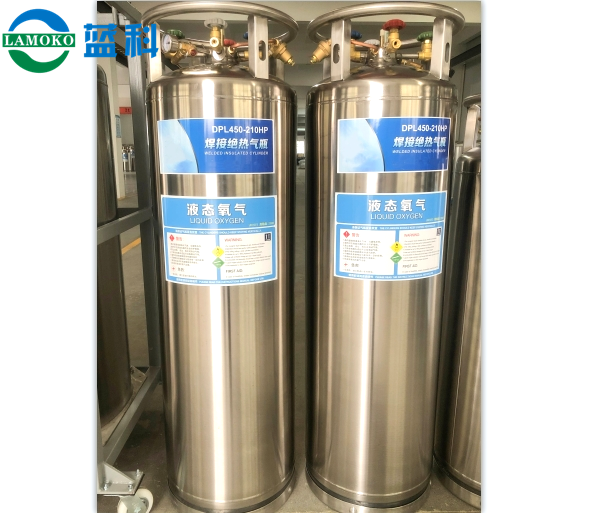

210L液氧氣瓶

所屬分類：立式低溫工業氣瓶
點擊次數：
發布日期：2023/03/10
在線詢價

詳細介紹


杜瓦瓶（Dewars）也叫保溫瓶，是儲藏液態氣體、低溫研究和晶體元件保護的一種較理想容器和工具?，F(xiàn)代的杜瓦瓶是蘇格蘭物理學家和化學家詹姆斯-杜瓦爵士發明的。

杜瓦瓶（Dewars）其要結構和各部件功能如下：

①外筒體：除保護內桶體外，它還與內桶體形成真空夾層以阻止瓶外熱量的侵入，減少瓶?jī)?nèi)低溫液體的自然汽化量；

②內筒體：儲備低溫液體；

③汽化器：通過與外桶內壁的熱交換，實現將瓶?jī)?nèi)的液態氣體轉化為氣態 ；

④ 液閥：控制杜瓦瓶進行液體充灌或從瓶中排出液體；

⑤安全閥：當容器的壓力大于Z大工作壓力時自動卸壓，其起跳壓力略大于Z大工作壓力；

⑥排放閥：在杜瓦瓶灌充液體時，用此閥排放瓶?jī)?nèi)氣相空間的氣體，降低瓶?jī)?nèi)壓力，以便快速順利地灌充液體。其另一作用是杜瓦瓶在儲存或其他情況下發生瓶?jī)?nèi)壓力超過Z高工作壓力時，可用此閥人工排放瓶?jī)?nèi)的氣體，以降低瓶?jī)?nèi)的壓力；

⑦ 壓力表：指示瓶?jī)?nèi)筒的壓力；

⑧ 增壓閥：此閥開啟后，瓶?jī)?nèi)的液體便會通過增壓盤管與外筒壁進行熱交換，汽化為氣體，進入內筒壁上部的氣相空間，使氣瓶建立一定的驅動壓力（內壓），以便驅動瓶?jī)?nèi)的低溫液體，使其流動 ；

⑨ 使用閥：用于杜瓦瓶液體汽化回路與用戶用氣進口端管道通路的開啟，也可以用此閥控制氣體的流速；

⑩ 液位計 ：比較直觀地指示容器內液面的高低，安裝位置應便于操作人員觀察和檢修。
